Окрасочный аэрозоль
При распылении часть материала не оседает на изделии. Подбираем улавливание в рабочей зоне и систему отделения частиц краски под конкретный процесс.
Москва и Московская область

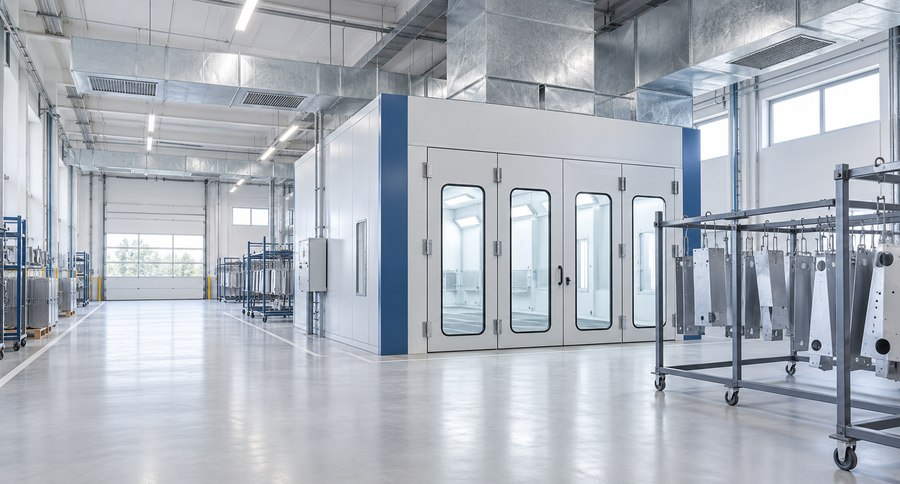

Вентиляция покрасочного цеха
Для цехов от 200 м²
Под ключ: проектирование, расчёт, монтаж и обслуживание вентиляции покрасочных цехов в Москве и Московской области. Подбираем приток, вытяжку и подготовку воздуха под способ окраски, материалы и режим производства.
- ✓Удаление окрасочного аэрозоля и паров у источника
- ✓Подготовленный приток и согласованный воздушный баланс
- ✓Фильтрация, автоматика и исполнение по проекту
01Расчёт и проект
02Поставка
03Монтаж
04Обслуживание
Задача системы
Вентиляция под технологию окраски
Для малярного участка важны свойства покрытий, способ нанесения и расположение рабочих мест. Согласуем местную вытяжку и общеобменную систему, чтобы ограничить распространение выделений и обеспечить требуемые условия процесса.
Пары компонентов
Изучаем паспорта безопасности красок, растворителей и отвердителей. Расход воздуха и необходимость очистки газовой фазы определяем по составу и количеству выделений.
Качество приточного воздуха
Учитываем чистоту, температуру и при необходимости влажность подаваемого воздуха. Воздушные потоки согласуем с требованиями к нанесению покрытия.
Работа системы
Проверяем баланс притока и вытяжки, загрязнение фильтров и режимы управления. Требуемое исполнение оборудования и защитные меры определяем в проекте.
Участки покрасочного цеха
Решения под нанесение, подготовку и сушку
Распыление жидких материалов, порошковая окраска и подготовительные операции создают разные нагрузки. Не объединяем их в одно типовое решение без оценки технологии.
Жидкая окраска
Вытяжные устройства или камера под габариты изделий и способ нанесения. Улавливание аэрозоля и подача подготовленного воздуха по согласованной схеме.
Порошковая окраска
Учитываем систему улавливания и возврата порошка, требования оборудования и свойства пыли. Исполнение и защитные решения определяем для конкретного участка.
Подготовка и смешивание
Рассматриваем шлифование, обезжиривание и приготовление материалов как отдельные операции. Подбираем местную вытяжку по виду выделений.
Выдержка и сушка
Учитываем выделения при испарении компонентов и тепловые нагрузки сушильного оборудования. Режимы вентиляции согласуем с технологией и документацией производителя.
≡
Уже установлена покрасочная камера? Проверим её требования к расходам воздуха, подключению, режимам и автоматике. Общеобменная вентиляция цеха дополняет систему камеры, а изменения её заводской схемы требуют согласования.
Под ключ
От проектирования до обслуживания под ключ
Согласуем состав работ для нового цеха или модернизации действующей вентиляции. Учитываем заводские требования покрасочных камер, существующие сети и график производства.
≡01
Обследование
Изучаем помещение, камеры, рабочие посты и существующие сети. Запрашиваем материалы, расход ЛКМ, способ нанесения, габариты изделий и сменность.
∑02
Расчёт вентиляции
Определяем расходы местной и общей вытяжки, потребность в притоке и сопротивление сети. Учитываем одновременность работы и тепловые нагрузки.
▤03
Проектирование
Готовим схемы и планы, спецификацию и решения по управлению. Согласуем фильтрацию, точки выброса, материалы оборудования и доступ для обслуживания.
⚙04
Подбор и поставка
Комплектуем систему приточными установками, вентиляторами, воздуховодами и фильтрами. Подбираем оборудование в предусмотренном проектом исполнении.
⚒05
Монтаж и наладка
Монтируем сети и оборудование, подключаем автоматику. Проверяем расходы воздуха, баланс, сигналы и предусмотренные блокировки работы участка.
✓06
Обслуживание
Контролируем фильтры, вентиляторы, воздуховоды и автоматику. Планируем очистку и замену расходных элементов по загрязнению и регламенту оборудования.
Инженерный расчёт
Расчёт начинается с материалов и расхода на окраску
Одной площади цеха недостаточно. Нужны сведения о составе покрытий, интенсивности работы, способе нанесения и сушке. Для притока учитываем климат, требуемую подготовку воздуха и доступные мощности.
✓площадь от 200 м², высота и план цеха
✓камеры, посты и габариты окрашиваемых изделий
✓паспорта безопасности и расход материалов
✓способ нанесения, выдержка и режим сушки
✓одновременность работы и требования к притоку
✓существующие сети, выброс и доступные мощности
▦
Результат расчёта
Согласованная схема притока, вытяжки и очистки воздуха
Обоснованный подбор оборудования и режимов управления. Очистку окрасочного аэрозоля и удаление паров рассматриваем как разные задачи.
Порядок работы
От заявки до запуска системы
Уточняем задачу
Получаем план цеха, перечень оборудования и данные о покрытиях.
Обследуем объект
Проверяем камеры, сети и условия размещения оборудования.
Согласуем проект
Определяем схему вентиляции, состав работ, этапы и смету.
Выполняем монтаж
Увязываем поставку и подключение с графиком производства.
Запускаем систему
Проверяем расходы воздуха и управление, передаём документацию.
Вопросы и ответы
Что важно знать до начала проекта
Если вашего вопроса нет в списке, позвоните инженеру — разберём исходные данные и подскажем, с чего начать.
☎ 8 495 150-16-62Для операций распыления нужна оценка улавливания непосредственно в рабочей зоне. Общеобменная вытяжка не заменяет систему покрасочной камеры или другого подходящего местного укрытия. Решение подбирают под процесс и материалы.
Единого значения для всех цехов нет. Расходы определяют по рабочим зонам, выделениям, требованиям камер и режимам работы. Увеличение кратности без правильного распределения потоков не гарантирует эффективного удаления загрязнений.
Фильтр для окрасочного аэрозоля предназначен прежде всего для частиц и капель. Его наличие не означает очистку от паров растворителя. Необходимость и способ очистки газовой фазы определяют отдельно по составу и нагрузке.
Требуемое исполнение определяют по свойствам материалов, возможному образованию опасной среды и характеристикам зон. Названия «водная краска» или «порошковая окраска» сами по себе не заменяют оценку процесса и проектный подбор.
Рециркуляцию нельзя принимать по умолчанию. Её допустимость проверяют по составу загрязнений, назначению системы и применимым требованиям. Режимы камеры и любые схемы возврата воздуха согласуют с её документацией и проектом.
Вентиляция — одна из мер контроля выделений. При распылении некоторых покрытий, в том числе содержащих изоцианаты, могут требоваться дополнительные меры и специальные средства защиты. Их определяют по паспортам безопасности и оценке условий труда; отсутствие видимого тумана не подтверждает безопасность воздуха.
Цена зависит от числа постов, расходов воздуха, очистки, подготовки притока, исполнения оборудования и трасс. Возможность поэтапной модернизации оцениваем после обследования. Остановки оборудования и условия подключения согласуем заранее.
Предварительный расчёт
Нужна вентиляция покрасочного цеха от 200 м²?
Отправьте данные по объекту в Москве или Московской области. Подготовим следующий шаг для решения под ключ: проектирования, расчёта, монтажа и обслуживания вентиляции.
Что сообщить инженеру
Для первого расчёта достаточно четырёх исходных данных:
- ✓площадь, высота и план цеха;
- ✓камеры, рабочие посты и способ окраски;
- ✓материалы, их расход и режим работы;
- ✓адрес объекта и фотографии.
